Napvitorla rögzítése

Először határozza meg azt a területet, amelyet árnyékolni szeretne. Ehhez bontsa szét és fektesse le a napvitorlát a földre, példánkban két napvitorla telepítését mutatjuk be. Két ponton a kerti házhoz, két ponton pedig cölöpökhöz fogjuk rögzíteni a napvitorla sarkait. A tervezéskor a helyi viszonyoknak megfelelően járjon el.

Vegye figyelembe a Nap járását és azt is, hogy a nap mely szakában kíván leginkább árnyékban lenni. Ha a vitorlák megfelelő helyre kerültek, minden saroknál hagyjon rá legalább 10%-ot a hosszra, hogy a kötelek később kellően feszesek legyenek. Minél távolabb helyezi el egymástól a cölöpöket, annál jobban ki tudja feszíteni a vásznat. Az oszlopok helyzetének meghatározásához jelölje meg a végpontokat például kövekkel.

Először a H alakú oszloptartóba helyezett cölöpös változatot ismertetjük. Ehhez egy 40 cm hosszú és széles, valamint 60 cm mély gödröt kell kiásni. Így a cölöp stabilan és biztosan fog állni fagyott talaj esetén is. Mérőléccel mérje ki, és egy ásóval jelölje ki a gödör körvonalát a talajon. Ezután távolítsa el a gyepet. A kívánt mélység eléréséhez használjon földfúrót. Ha Önnek nincs otthon ilyen eszköze, akkor azt az OBI eszközkölcsönzési szolgáltatásán keresztül is beszerezheti.

A mérőléc segítségével mérje ki a földfúrón a kívánt mélységet, hogy tudja, melyik hurokig kell a talajba fúrnia. Ne feledkezzen el a megfelelő védőruházat, így a kesztyű, látás- és hallásvédő használatáról. Ezt követően egy ásólapáttal távolítsa el a fellazított talajt. Mérje meg ismét a gödör mélységét, végül tömörítse benne a talajt egy kézi tömörítő segítségével. Minden cölöp esetén hasonlóan járjon el a gödör kialakításánál.

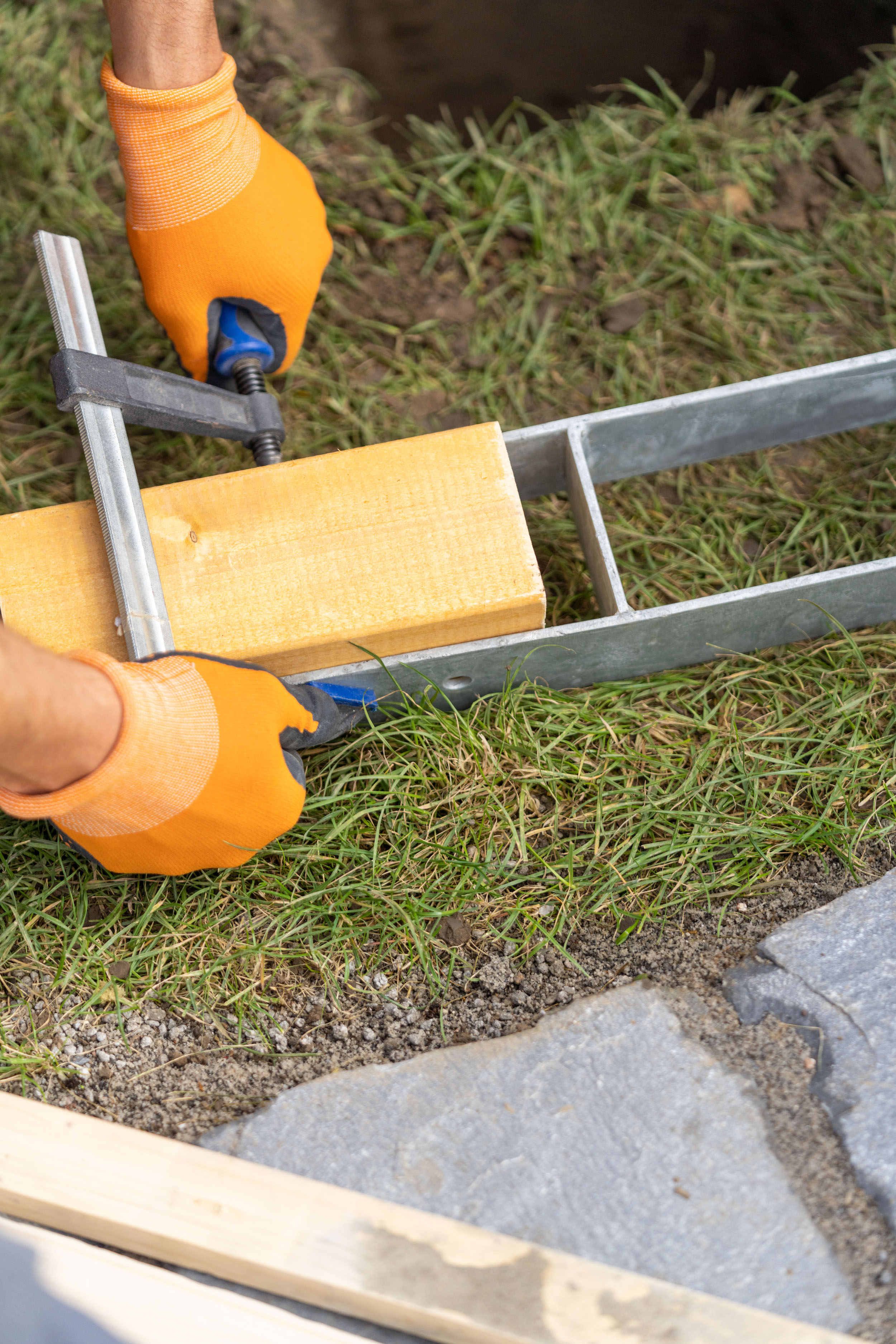

Ahhoz, hogy a cölöp stabilan álljon, egy H alakú oszloptartóra lesz szüksége. Ügyeljen arra, hogy a fa és a fém között legyen némi rés, hogy a váz ne nedvesedjen ilyen módon. Ehhez rögzítsen egy négyszöglécet csavarszorítóval. Ezután helyezze az oszloptartót a földben lévő gödörbe, és rögzítse azt egy a résen át elfektetett tetőléccel. Így a fagerenda később sem érintkezik a talajjal, ami megvédi az időjárás viszontagságaitól.

A jobb húzóerő érdekében az oszlopot szögmérővel kimért szögben, ferdén állítsa be és rögzítse ékekkel. A dőlésszög legyen 10° és 15° között. Ha nincs kéznél szögmérő, vízmértékkel határozzon meg méterenként 20–25 cm dőlést. Támaszként csavarszorító és ék segítségével rögzítsen egy másik tetőlécet oldalt, amíg a H alakú oszloptartót be nem betonozza.

Ezután a betont rétegenként töltse be. A gyorskötésű betont a zsákból töltse közvetlenül a lyukba, majd keverje el vízzel. Kövesse a gyártó utasításait, és hagyja alaposan megszáradni.

A H alakú oszloptartóba való behelyezés előtt meg kell munkálni a cölöpöt. A végét ferdén fűrészelje le, hogy ne gyűljön össze rajta az esővíz. Ehhez egy szögmérő segítségével rajzolja meg a vágási vonalat, majd egy kézi fűrésszel fűrészelje le a fadarabot. Az éleket élezze le csiszolópapírral.

Ezután a két napvitorla köteleinek rögzítéséhez csavarja be a szemescsavarokat és állványcsavarokat. Azokat kissé eltolva a gerenda hátulján helyezze el, hogy kényelmesen elférjenek. Fúrja elő a szemescsavarok számára a lyukakat, és azok szélét is élezze le csiszolópapírral. Először kézzel csavarja be az állványcsavarokat. Amint ez túl nehézzé válik, helyezzen be egy csapszeget vagy egy csavarhúzót a szemescsavarba, és végül azzal húzza meg.

Hogy elkerüljük a kötelek későbbi súrlódását, a gerenda felső szélét reszelővel le kell kerekíteni, és kis vezetősíneket kell kialakítani. A vezetősíneket is simítsa le csiszolópapírral, hogy a fa pórusai zártak maradjanak. A kötél későbbi befűzésére és elvezetésére szolgáló szemescsavarokat egymástól egyenlő távolságra helyezze el a hátsó oldalon. Végül helyezze el azt a két hurkot, amelyekre a megfeszítés után feltekeri majd a kötelet. Amint a beton megszáradt, távolítsa el a tartóléceket és a távtartót.

A fagerenda H alakú oszloptartóhoz való rögzítéséhez mérőléccel mérje meg az oszloptartó alsó előfúrt furatainak helyzetét, majd jelölje be ezeket a gerendán középen. A jelölésnél egy nagy fafúróval fúrjon át egyenesen a fán. A nagyobb stabilitás érdekében a cölöp behelyezéséhez fektesse vissza a tetőlécet a gerenda alá, és egy kalapáccsal üsse át az oszloptartón és a gerendán a kapupántcsavart. Helyezze a cölöpre a csavarszorítót, és vízmérték segítségével igazítsa be a cölöpöt úgy, hogy az teljesen egyenesen álljon az oszloptalpban. Ha az oszlop a megfelelő helyzetbe került, fúrja át a második lyukat is a gerendán, és tegyen be ide is egy kapupántcsavart. A másik oldalról csavarja fel az anyákat a rögzítéshez, és húzza meg racsnis kulccsal.

A talajba beüthető hüvellyel és fémoszloppal készített változatnál ásson egy 80 cm mély gödröt. Az alapozás mélységét itt az acéloszlop hossza határozza meg. Ehhez vegye figyelembe a gyártó előírásait.

Miután elérte a kívánt mélységet, töltse fel a gödröt kaviccsal, ezzel egy 20 cm vastag vízelvezető réteget kialakítva. Ez lehetővé teszi a csapadék és a kondenzvíz elfolyását a fémoszlopból. Ezután helyezze be a hüvelyt. Egy szögmérő és vízmérték segítségével állítsa be a hüvelyt 10° és 15° közötti dőlésszögben, és rögzítse azt a hüvely és a talaj közé ékelt fadarabbal. Ügyeljen arra, hogy a hüvely egy síkba legyen a talajjal.

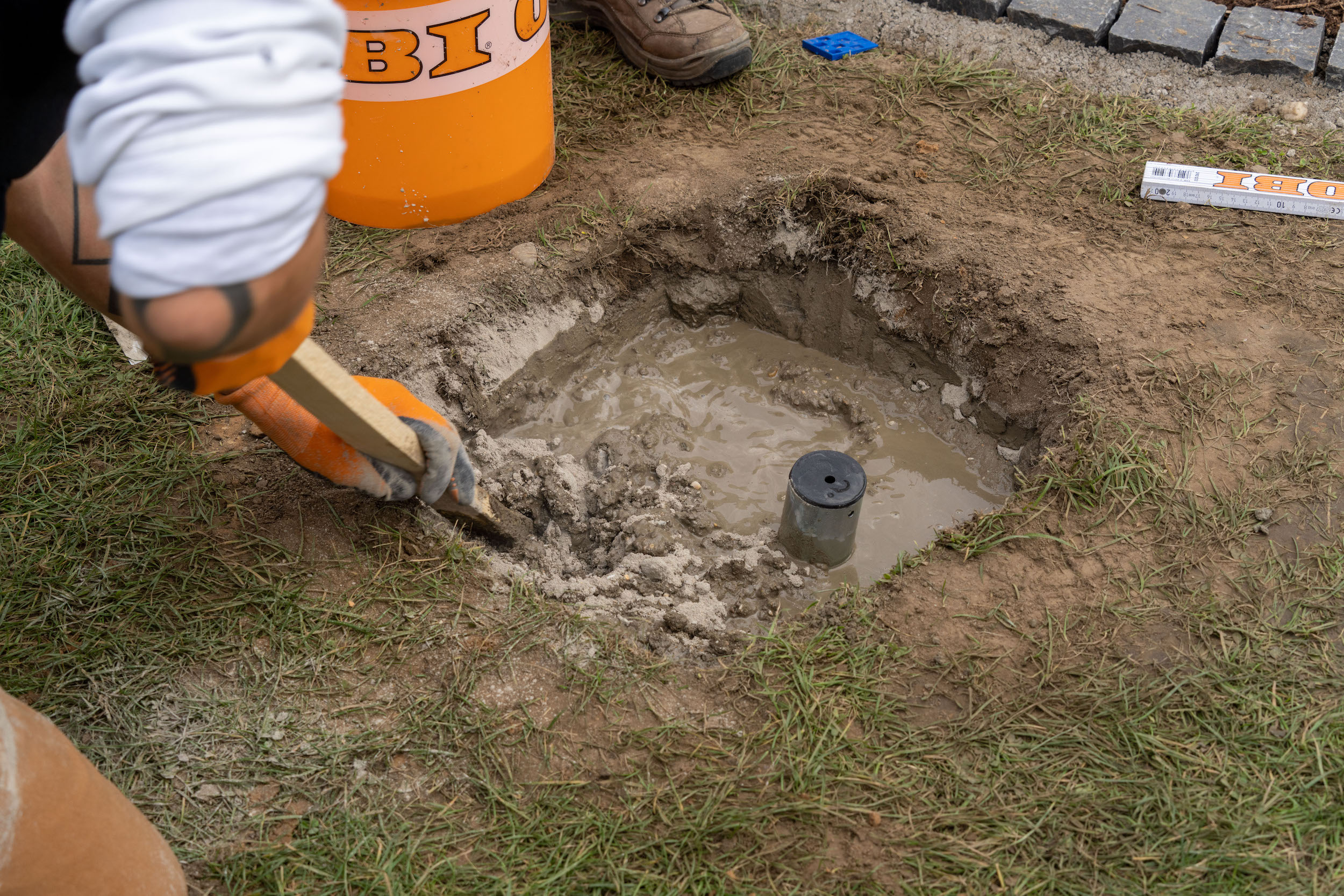

A beton beöntése előtt helyezze az oszlopsapkát a hüvelyre, hogy elkerülje a beton befolyását. Ezután rétegenként töltse be a gyorskötésű betont, közvetlenül a zsákból, és keverje el vízzel. Kövesse a gyártó erre vonatkozó utasításait. Folyamatosan kevergesse és tömörítse a betonmasszát egy faléccel, hogy elkerülje a légbuborékok kialakulását. Ügyeljen arra, hogy a tetején maradjon elegendő hely a gyep számára. Majd hagyja alaposan megszáradni.

A száradást követően távolítsa el a hüvelyről az oszlopsapkát, és helyezze a konzolt a fémoszlopra. Az oszlopsapkát tartsa meg és ne dobja ki, mert az oszlop téli védelménél szükséges lesz. Helyezze be az oszlopot a hüvelybe.

A kerti házon is kijelölünk két további rögzítési pontot. Ehhez mindkét sarkára alátéttel ellátott állványcsavart szerelünk. Ha további rögzítési pontokat választ a napvitorlához, mindig ügyeljen rá, hogy azok kellő stabilitást biztosítsanak. Alternatív megoldásként mindig dönthet további oszlopok felállítása mellett is, hogy azokhoz rögzítse az árnyékolót.

A vitorla kifeszítéséhez fűzze át a köteleket a faoszlopon lévő vezetőhorgokon, és rögzítsen egy karabinerhorgot a két elülső végéhez. Így a vitorlát később, szükség esetén könnyen eltávolíthatja és visszahelyezheti. A fémoszlopon lévő konzolhoz és a kerti házon lévő rögzítési pontokhoz kössön rögzítőkötelet, és ide is akasszon be egy-egy karabinerhorgot.

Állítsa be a rögzítőkötelek megfelelő hosszát. Először ideiglenesen helyezze fel az összes vitorlát, amíg az egyes vitorlák valamennyi sarka rögzítésre nem kerül. Ezután a kötelek meghúzásával vagy lazításával állítsa be a vitorlák megfelelő magasságát, feszességét és helyzetét. Határozzon meg egy fix pontot, és igazítsa ehhez a vitorlákat. Mi azt a fagerendát választottuk, amely a szerkezet legmagasabb pontja.

A vitorlák kifeszítése után vágja le a köteleket a kívánt hosszúságra, és égesse vissza a végüket egy kis égővel vagy öngyújtóval.
